Гидрораспределитель 07Р40-1А1A1A1А1А1К16К16 GKZ1 КИТАЙ

Гидрораспределитель 07Р40-1А1A1A1А1А1К16К16 GKZ1 КИТАЙ - комбинированное решение для гидросистем

Техническая информация о гидрораспределителе 07Р40-1А1A1A1А1А1К16К16 GKZ1

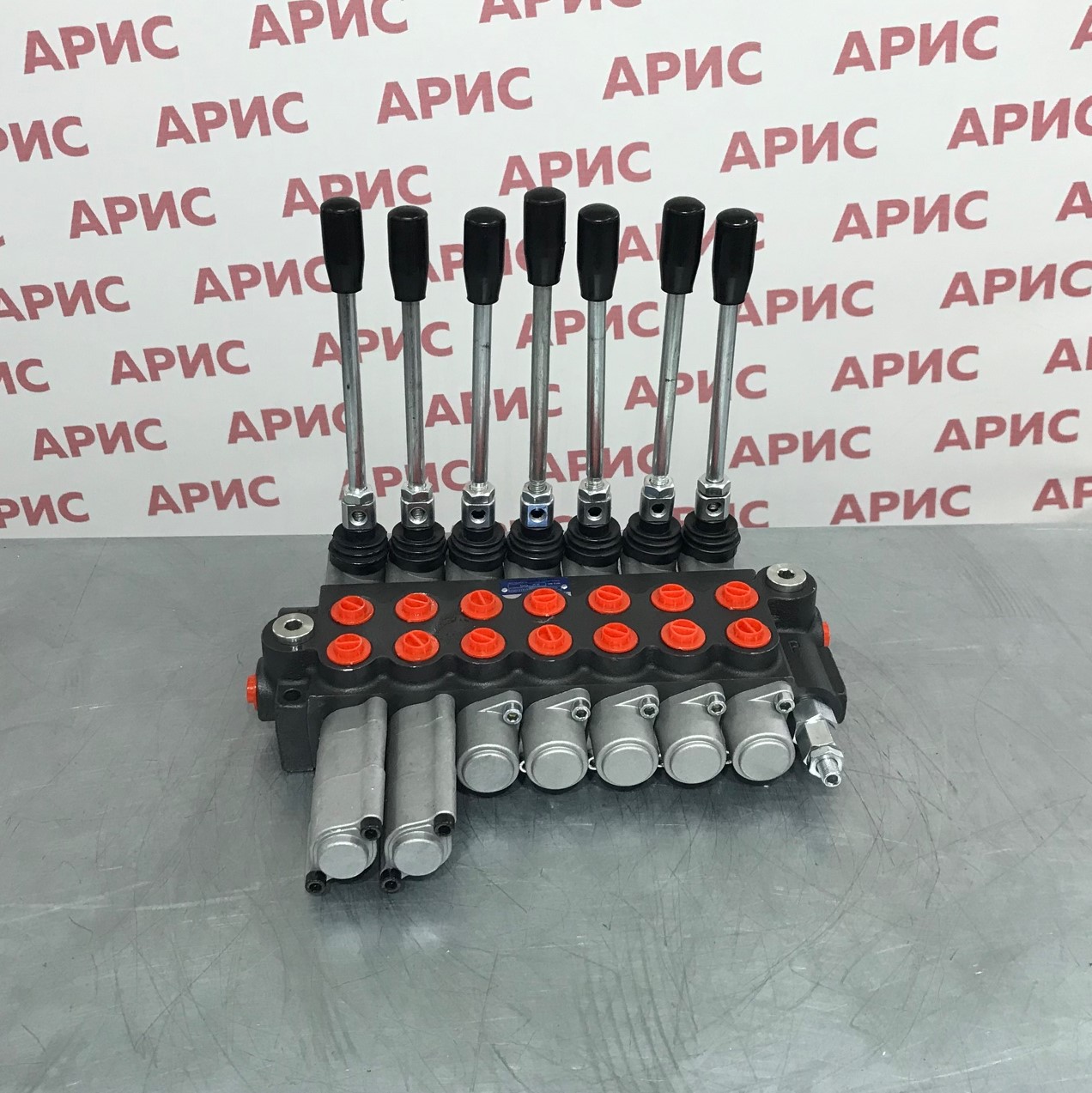

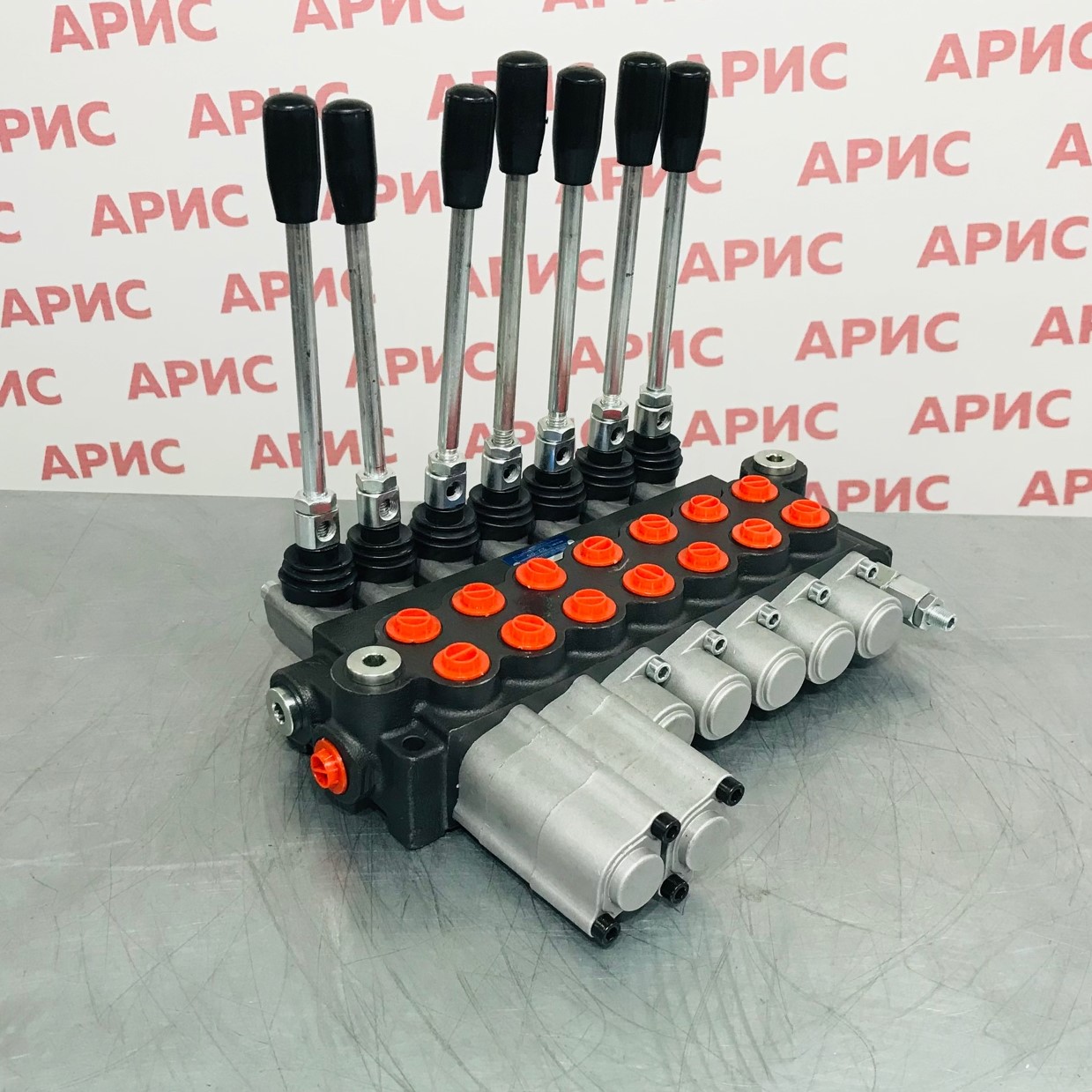

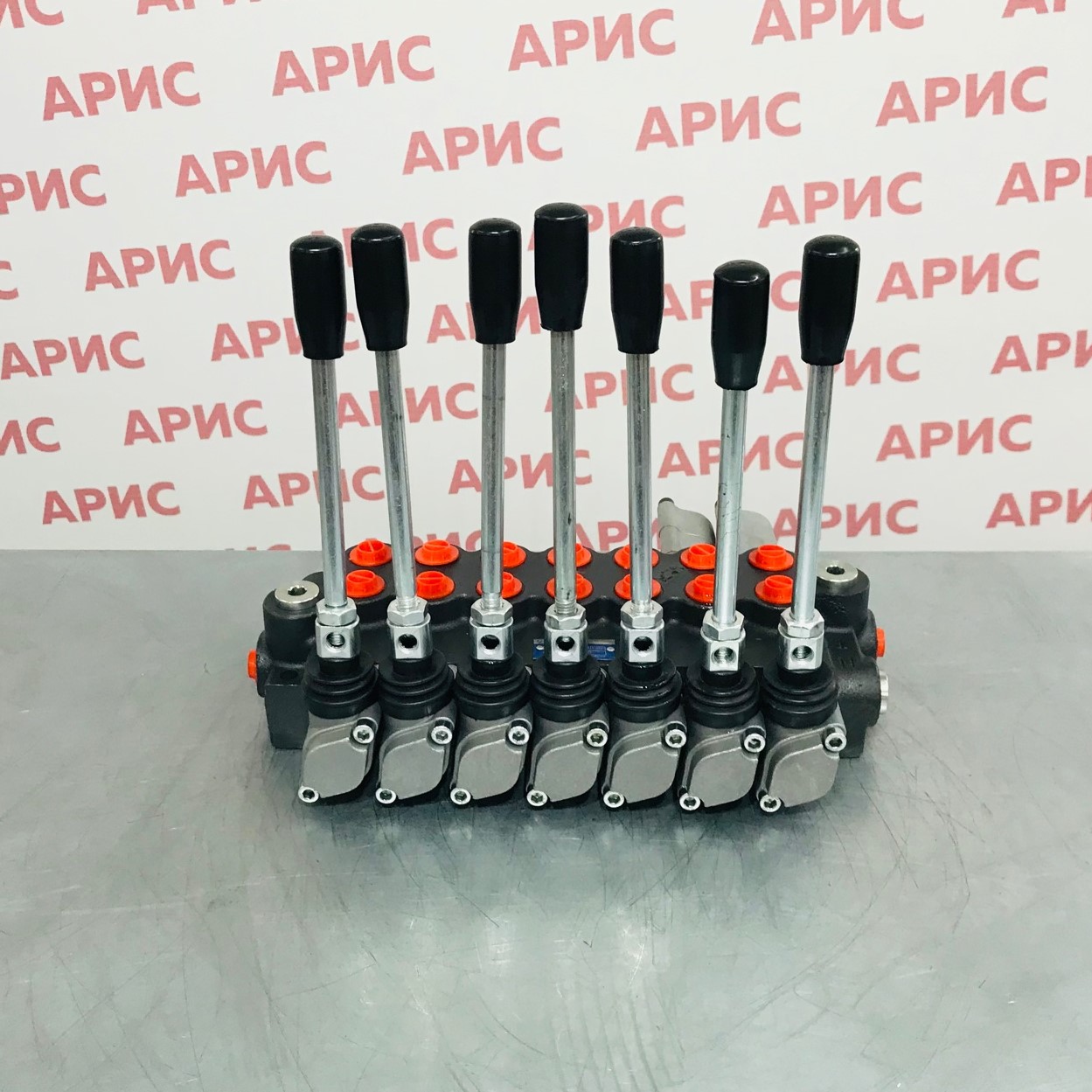

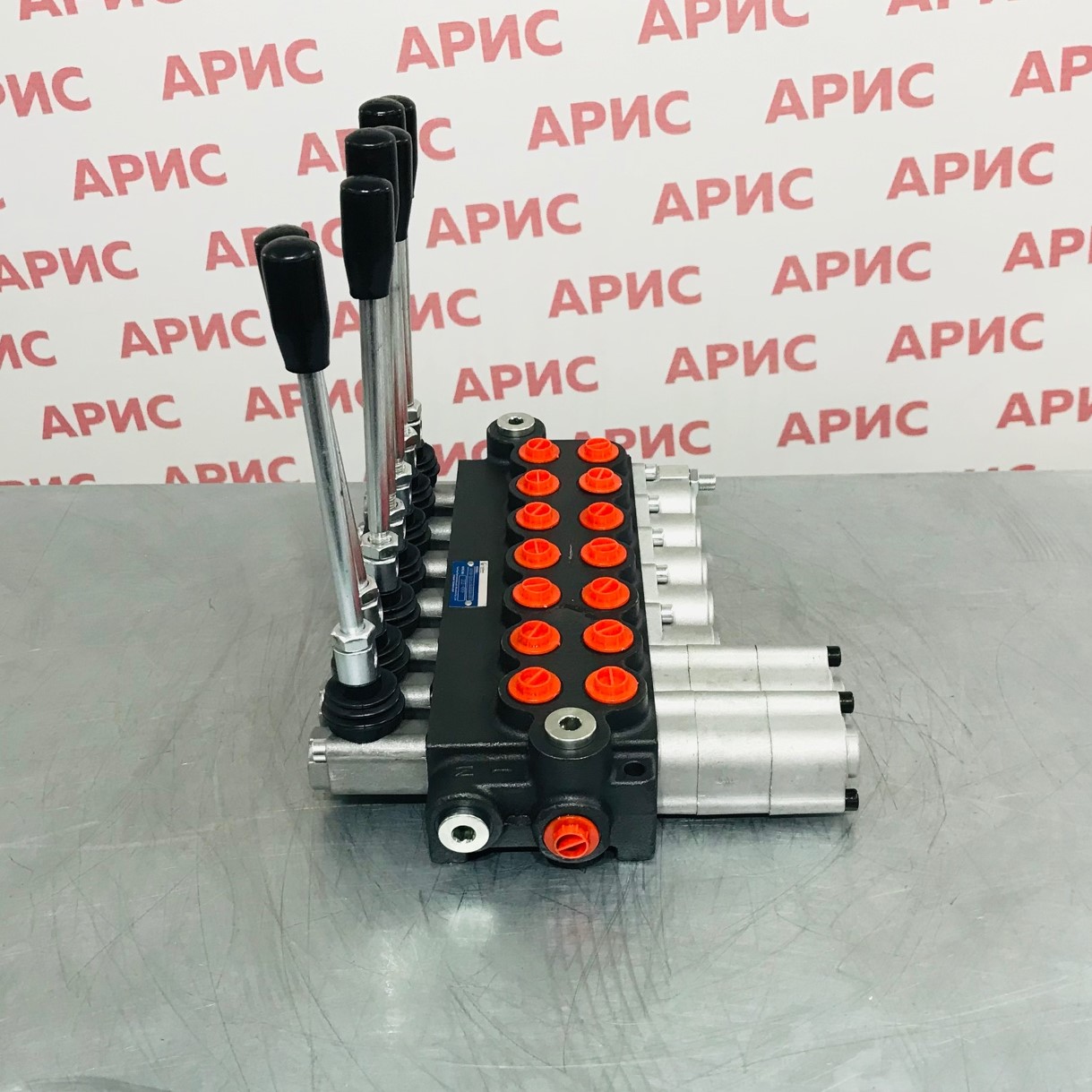

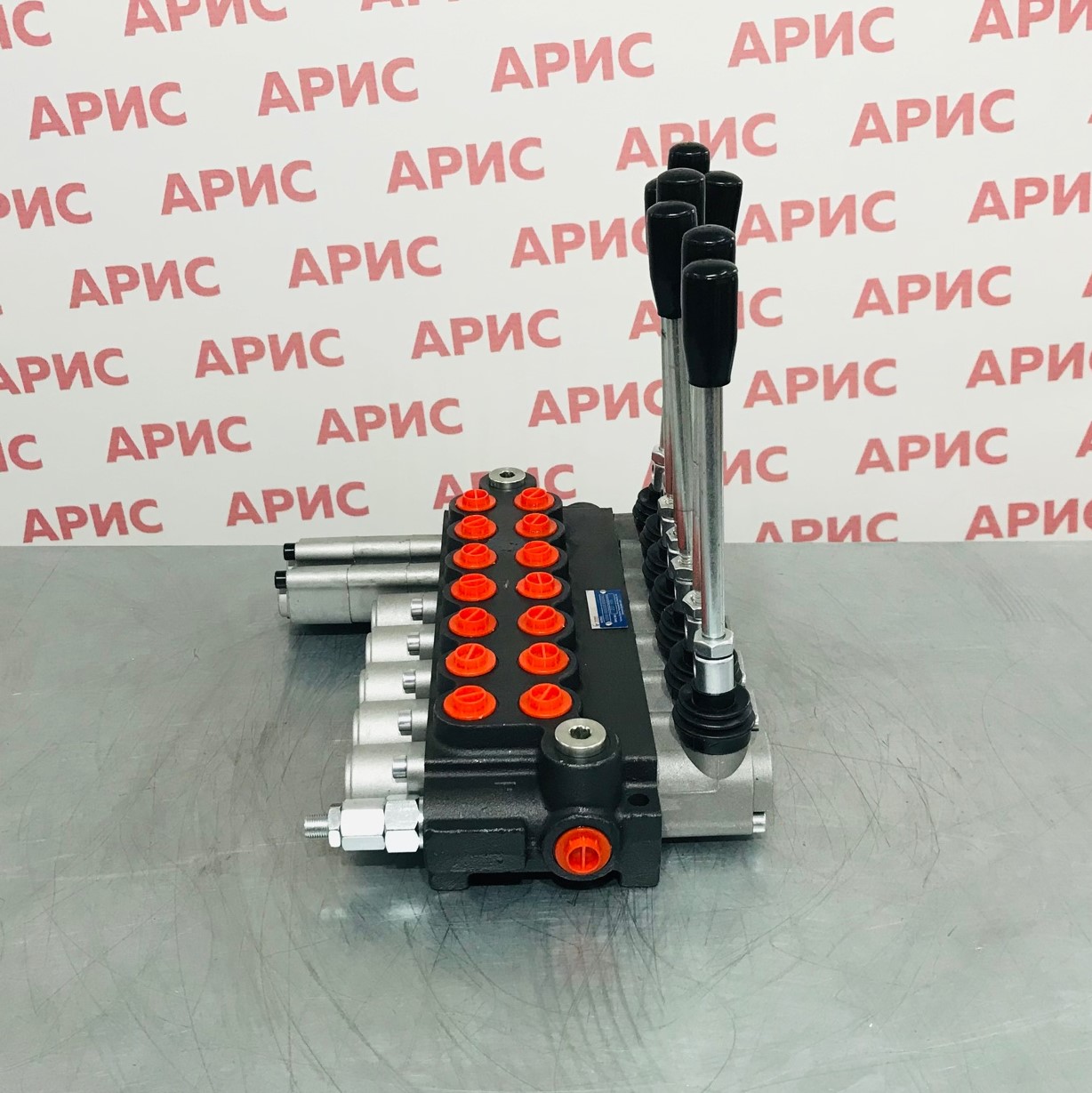

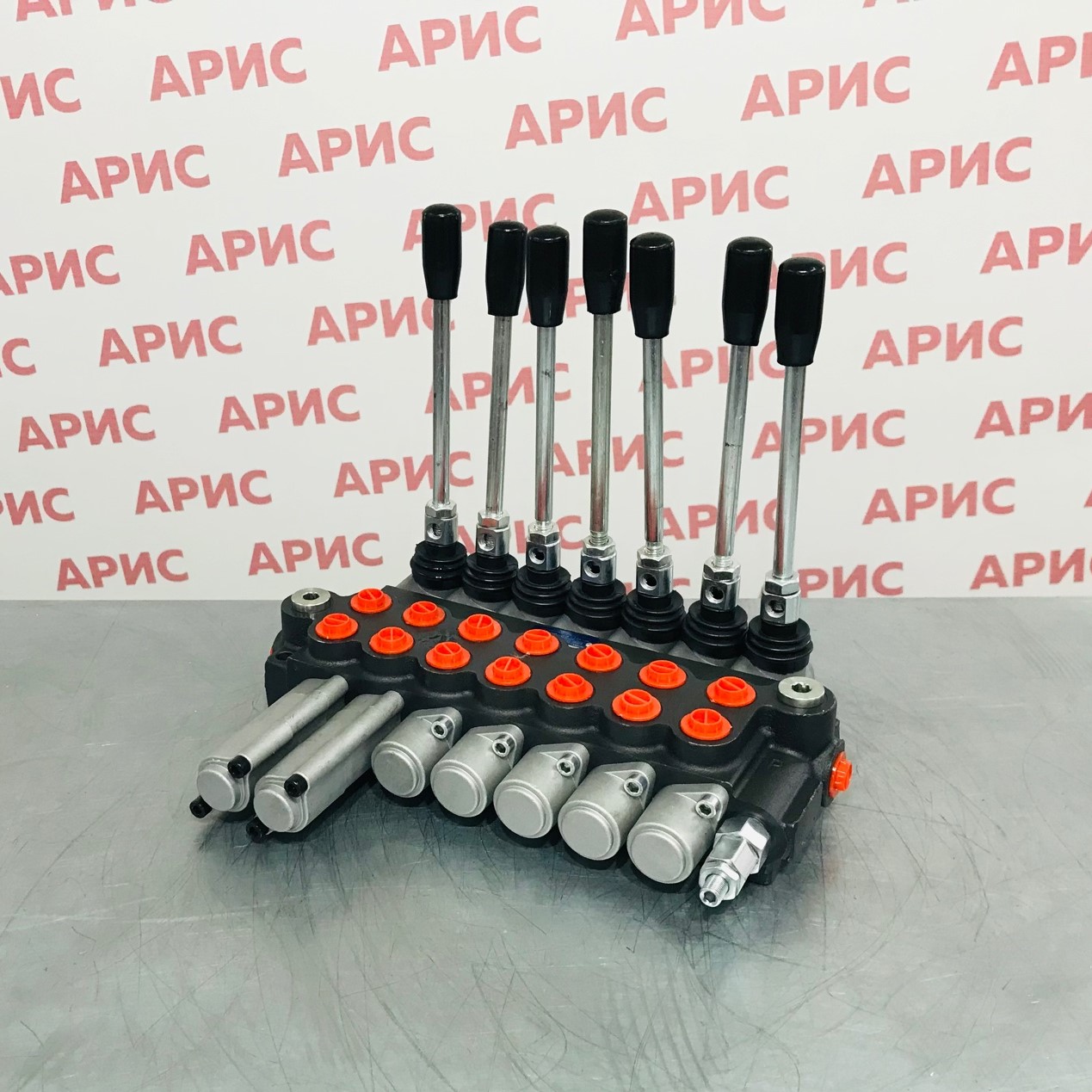

Гидрораспределитель 07Р40-1А1A1A1А1А1К16К16 GKZ1 производства Китай представляет собой уникальный многосекционный моноблок серии Р40 с комбинированным типом управления. Устройство включает пять секций с пневматическим управлением и две секции с ручным управлением, что обеспечивает максимальную гибкость в управлении сложными гидравлическими системами. В ассортименте магазина Арис представлен полный спектр гидравлического оборудования для различных типов техники и промышленных установок.

Такая комбинированная конфигурация позволяет автоматизировать основные функции через пневмоуправление, сохраняя при этом возможность ручного управления дополнительными механизмами. Для сравнения различных конфигураций рекомендуем ознакомиться с ассортиментом моделей на 40 л/мин в нашем каталоге.

Назначение и область применения комбинированного моноблока

Данный гидрораспределитель специально разработан для техники, где требуется сочетание автоматизированного и ручного управления различными гидравлическими функциями. Пневматические секции обеспечивают быстрое автоматическое управление основными рабочими операциями, а ручные секции позволяют оператору точно контролировать вспомогательные функции.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Функциональные особенности гидрораспределителя 07Р40-1А1A1A1А1А1К16К16 GKZ1

Принцип работы комбинированной системы управления

Гидрораспределитель 07Р40-1А1A1A1А1А1К16К16 GKZ1 КИТАЙ объединяет два типа управления в одном моноблоке. Входная секция (1) получает рабочий поток от гидронасоса и распределяет его по всем рабочим секциям через внутренние каналы.

Пневматические секции А1: Пять секций с обозначением А1 управляются подачей сжатого воздуха. При подаче пневматического сигнала поршень перемещает золотник, открывая гидравлические каналы. Схема золотника типа 1 обычно представляет собой открытый центр, что обеспечивает свободную циркуляцию масла в нейтральной позиции и разгрузку насоса.

Ручные секции К16: Две секции с обозначением К16 управляются механически с помощью рукояток. Оператор вручную перемещает золотник через систему рычагов, что обеспечивает точное дозированное управление. Схема золотника типа 16 предусматривает закрытые рабочие линии в нейтральной позиции, что позволяет фиксировать положение гидроцилиндров.

Среди альтернативных решений обратите внимание на китайские гидрораспределители 40 л/мин различных конфигураций.

Схема подключения и назначение секций

Входная секция:

• Порт P - подключение напорной магистрали от насоса
• Порт T - подключение сливной линии в бак
• Внутренние каналы для последовательного питания всех секций

Пневматические секции А1 (секции 2-6): Предназначены для управления основными рабочими функциями, требующими автоматизации:

• Порты A и B - подключение к гидроцилиндрам основных механизмов
• Пневмопорты для подачи управляющего воздуха
• Схема с открытым центром обеспечивает разгрузку в нейтрали

Ручные секции К16 (секции 7-8): Предназначены для управления вспомогательными функциями, требующими точного контроля оператора:

• Порты A и B - подключение к гидроцилиндрам вспомогательных механизмов
• Рукоятки ручного управления с фиксацией позиций
• Схема с закрытым центром обеспечивает фиксацию положения

Особенности моноблочной конструкции

Преимущества объединенной конструкции:

• Компактное размещение разнотипных секций
• Единая система внутренних каналов
• Минимизация внешних гидролиний
• Жесткая конструкция, устойчивая к вибрациям
• Удобное обслуживание всех секций
• Возможность поэтапной модернизации

Золотниковая конструкция:

• Прецизионная обработка золотниковых пар
• Минимальные внутренние перетечки
• Высокая скорость срабатывания пневмосекций
• Плавное управление ручными секциями
• Износостойкие покрытия рабочих поверхностей

Возможности регулировки и дооснащения

Моноблок может комплектоваться дополнительными элементами:

Для пневматических секций:

• Регулируемые дроссели на пневмолиниях для изменения скорости срабатывания
• Пневмораспределители для управления с пульта
• Датчики положения золотников для контроля

Для ручных секций:

• Регулируемые дроссели на рабочих линиях для плавного управления
• Обратные клапаны для предотвращения противодавления
• Предохранительные клапаны для защиты от перегрузок
• Манометры для контроля давления

Надежность и ресурс эксплуатации

При правильной эксплуатации моноблок обеспечивает:

• Ресурс пневматических секций: не менее 800 000 циклов
• Ресурс ручных секций: не менее 500 000 циклов
• Стабильную работу при интенсивном использовании
• Устойчивость к загрязнениям при надлежащей фильтрации
• Возможность замены отдельных секций без демонтажа моноблока
• Ремонтопригодность с заменой уплотнений и изнашиваемых деталей

Применение комбинированного гидрораспределителя

Совместимость с гидравлическими системами

Гидрораспределитель 07Р40-1А1A1A1А1А1К16К16 GKZ1 оптимально подходит для:

• Техники с полуавтоматическим управлением
• Оборудования, требующего сочетания автоматики и ручного контроля
• Машин с основными и вспомогательными функциями разного типа
• Систем с пневмоавтоматикой и ручным дублированием
• Модернизируемых гидросистем с частичной автоматизацией

Для более требовательных условий рекомендуем также рассмотреть надежные болгарские гидрораспределители серии Z50, отличающиеся повышенным ресурсом.

Рекомендуемые области использования

Строительная техника:

• Экскаваторы-погрузчики с автоматизацией основных функций ковша и ручным управлением дополнительным оборудованием
• Автокраны с пневмоуправлением стрелы и ручным управлением опорами
• Бурильные установки с автоматическим циклом бурения и ручной подачей
• Асфальтоукладчики с программным управлением выглаживающей плиты и ручным управлением скребками

Коммунальная техника:

• Мусоровозы с автоматической загрузкой и ручным управлением бортами
• Подметально-уборочные машины с автоматикой щеток и ручным управлением дополнительными функциями
• Илососы с программным циклом и ручным управлением стрелой
• Комбинированная снегоуборочная техника

Сельскохозяйственная техника:

• Кормораздатчики с автоматическим циклом раздачи и ручным управлением заслонками
• Тракторные погрузчики с пневмоуправлением ковша и ручным управлением навесным оборудованием
• Самоходные опрыскиватели с автоматикой штанг и ручным управлением вспомогательных систем
• Комбайны с программным управлением жатки и ручным управлением дополнительными функциями

Промышленное оборудование:

• Автоматические прессы с ручным дублированием
• Формовочные машины с полуавтоматическим циклом
• Упаковочные линии с программным управлением основных операций
• Манипуляторы с автоматическим позиционированием и ручным управлением захватом

Деревообрабатывающее оборудование:

• Распиловочные линии с автоматической подачей и ручным управлением прижимами
• Прессы для производства плитных материалов
• Окорочные станки с программным циклом

Также ознакомьтесь с ассортиментом качественных болгарских гидрораспределителей на 40 л/мин для особо ответственных применений.

Условия эксплуатации и требования

Требования к гидравлической системе:

• Производительность насоса: 100-280 л/мин (в зависимости от количества одновременно работающих секций)
• Рабочее давление системы: до 315 бар
• Класс чистоты масла: ISO 4406 не ниже 20/18/15
• Вязкость гидравлического масла: 20-80 сСт при рабочей температуре
• Температура масла: не выше 80°C
• Обязательная установка фильтров тонкой очистки (25 мкм)

Требования к пневматической системе:

• Рабочее давление воздуха: 5-8 бар
• Производительность компрессора: с учетом объема пневмопоршней пяти секций
• Система подготовки воздуха: фильтр-влагоотделитель обязателен
• Рекомендуется установка маслораспылителя для продления срока службы
• Качественные пневмошланги и фитинги для надежности

Условия монтажа и обслуживания:

• Установка на жесткое основание с надежным креплением
• Горизонтальное положение моноблока для правильной работы золотников
• Обеспечение свободного доступа к рукояткам управления
• Защита от механических повреждений и загрязнений
• Регулярная проверка состояния уплотнений
• Контроль утечек рабочей жидкости

Преимущества и экономическая эффективность

Основные преимущества комбинированного моноблока

Функциональные преимущества:

• Уникальное сочетание автоматического и ручного управления в одном устройстве
• Возможность автоматизации основных операций при сохранении ручного контроля вспомогательных
• Гибкость настройки под конкретные задачи
• Независимое управление каждой секцией
• Быстрое срабатывание пневматических секций
• Точное дозированное управление ручными секциями
• Надежное резервирование функций

Конструктивные преимущества:

• Компактное размещение семи секций разного типа
• Единая моноблочная конструкция снижает количество соединений
• Меньшая масса по сравнению с раздельной установкой
• Упрощенная гидравлическая схема
• Удобство монтажа на технике
• Возможность модернизации путем замены отдельных секций

Эксплуатационные преимущества:

• Снижение утечек за счет меньшего количества соединений
• Упрощенное обслуживание всех секций из одного места
• Удобная диагностика неисправностей
• Возможность работы в полуавтоматическом режиме
• Ручное дублирование критических функций для безопасности
• Простота обучения персонала работе с оборудованием

Экономическая выгода применения

Использование комбинированного гидрораспределителя обеспечивает:

• Снижение стоимости комплектации на 35-45% по сравнению с европейскими производителями
• Экономию на гидравлических шлангах и фитингах благодаря компактности
• Сокращение времени монтажа на 30-40%
• Уменьшение массы гидравлической системы техники
• Снижение затрат на обслуживание за счет единой конструкции
• Возможность поэтапной автоматизации функций без полной замены моноблока
• Оптимизацию расходов на систему управления
• Универсальность применения на разных типах техники
