Гидрораспределитель 03HSSD6-3OTGG КИТАЙ

Гидрораспределитель 03HSSD6-3OTGG - надёжное китайское решение для вашей гидравлики

Если вы подбираете распределительную гидравлику для спецтехники или промышленного оборудования, стоит обратить внимание на широкий каталог гидрораспределителей нашего магазина. Среди популярных позиций особого внимания заслуживают гидрораспределители на 40 л - универсальный типоразмер для большинства мобильных и стационарных гидросистем. В этом сегменте представлена продукция нескольких производителей: гидрораспределители серии Z50 Болгария, гидрораспределители на 40 л Болгария и гидрораспределители на 40 л Китай - к последним и относится данная модель.

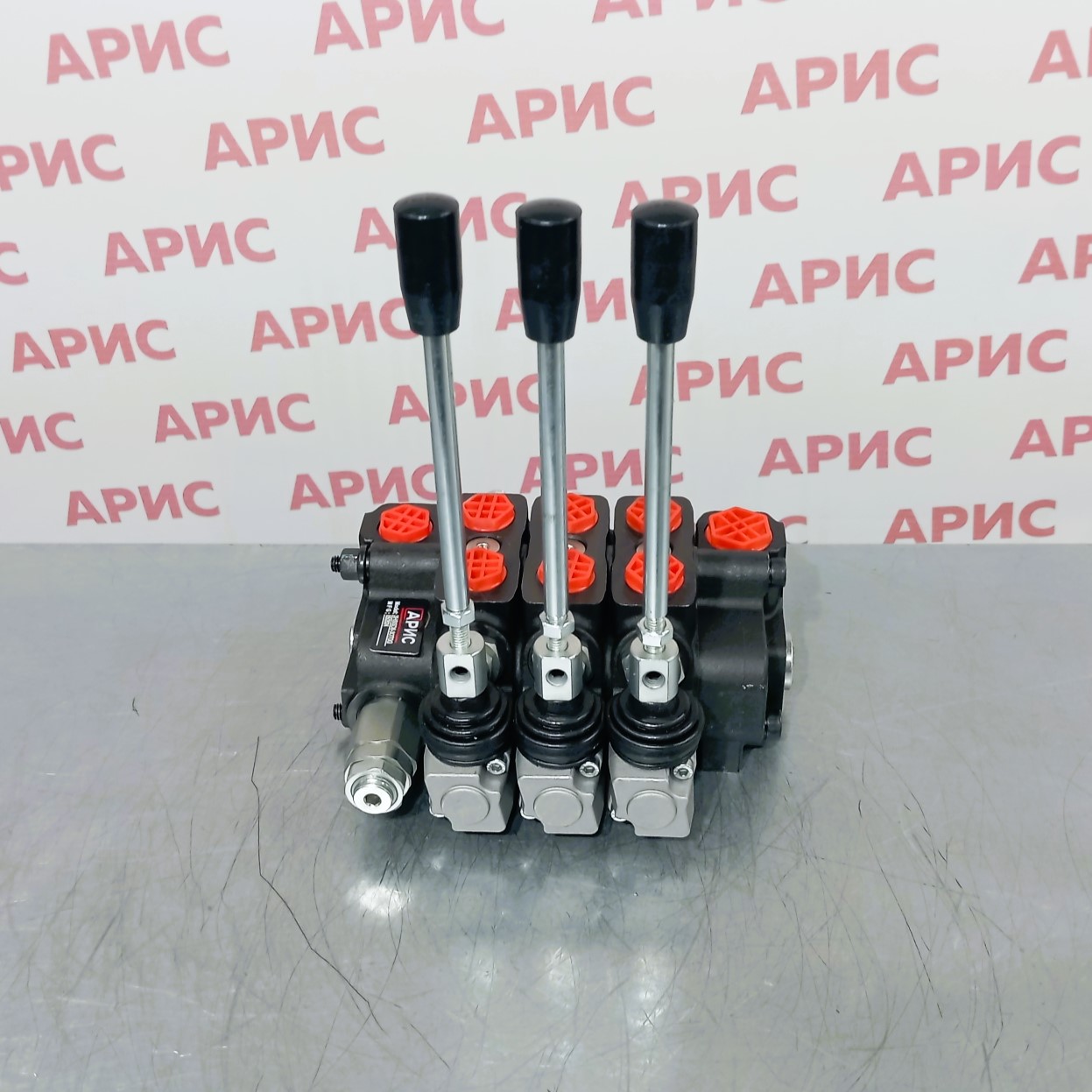

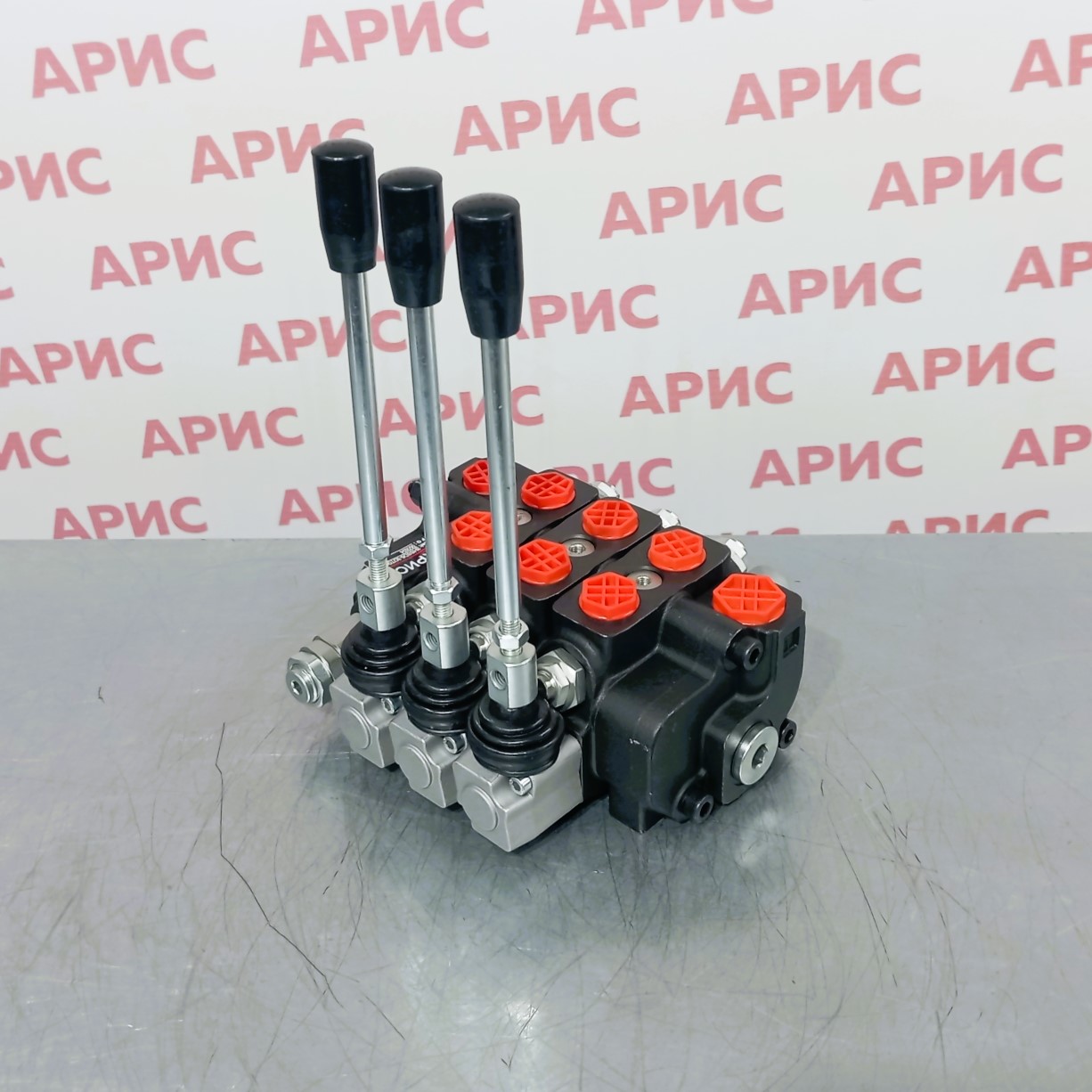

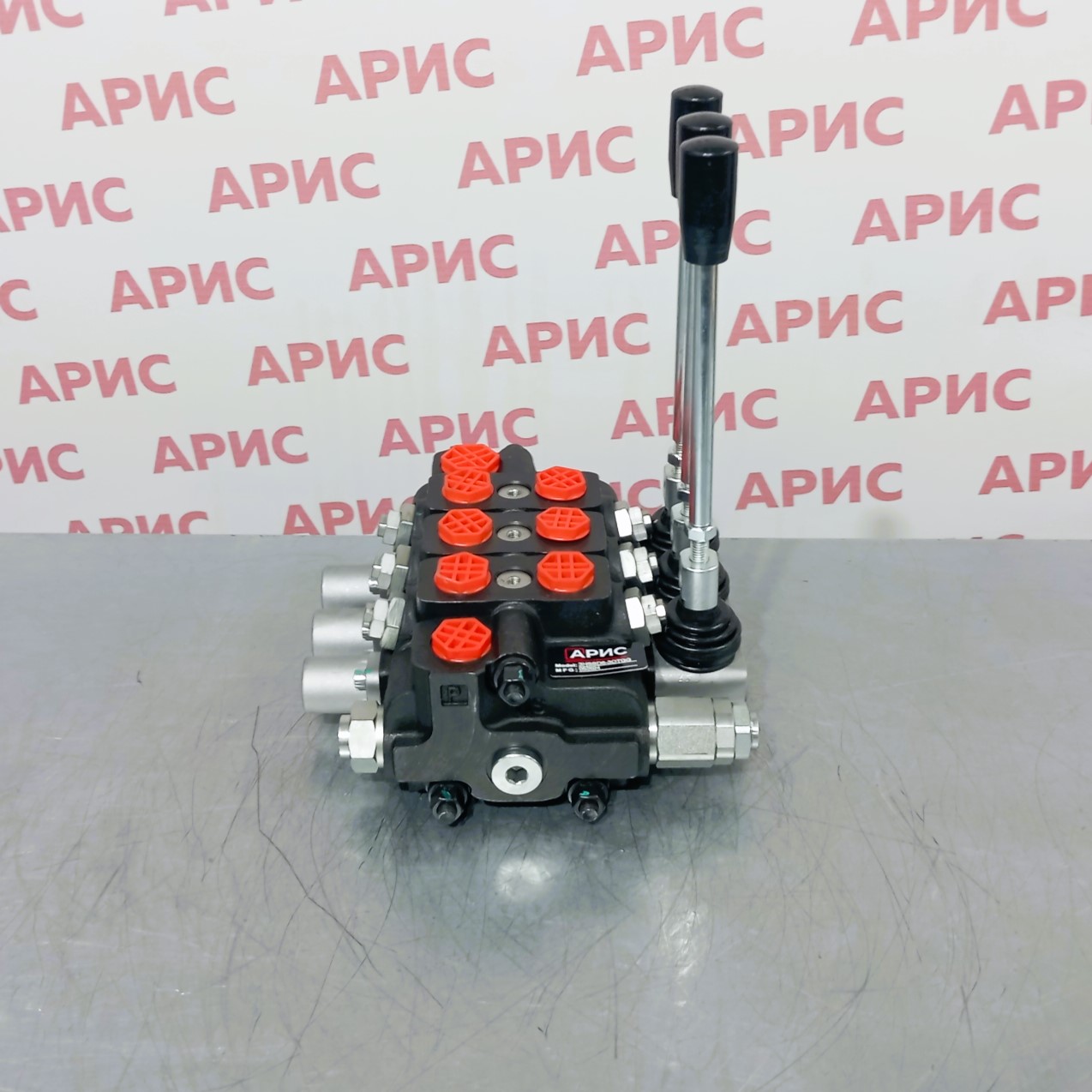

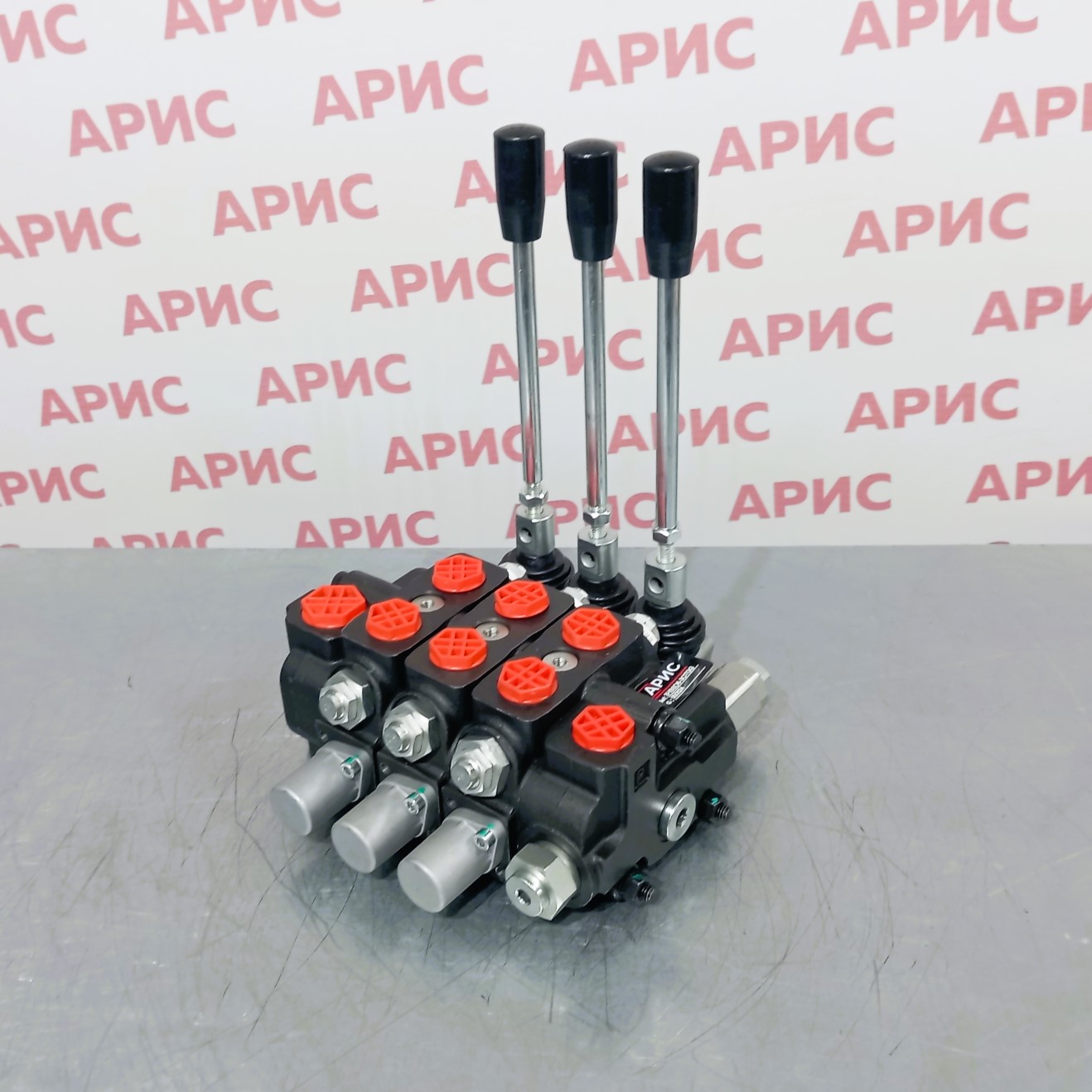

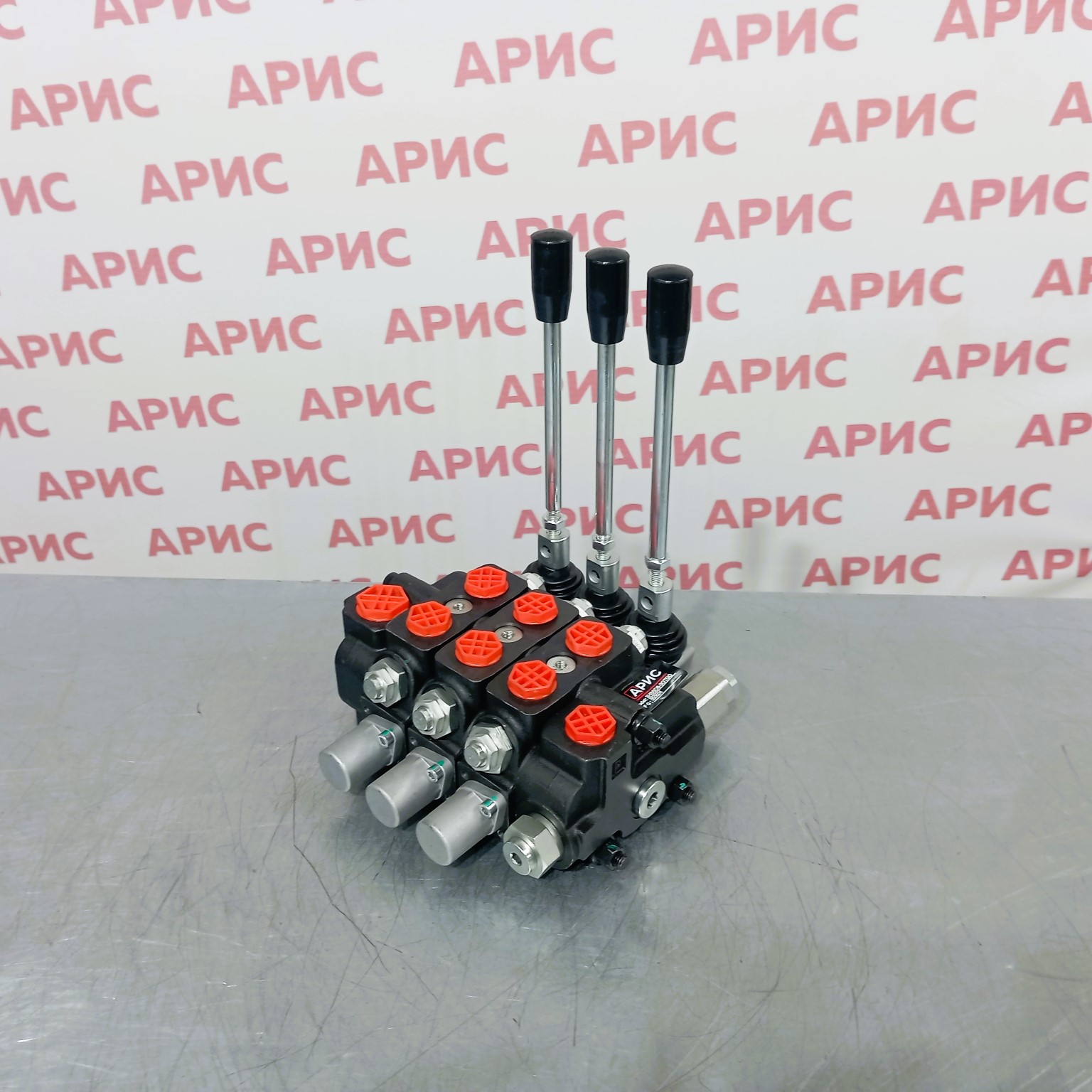

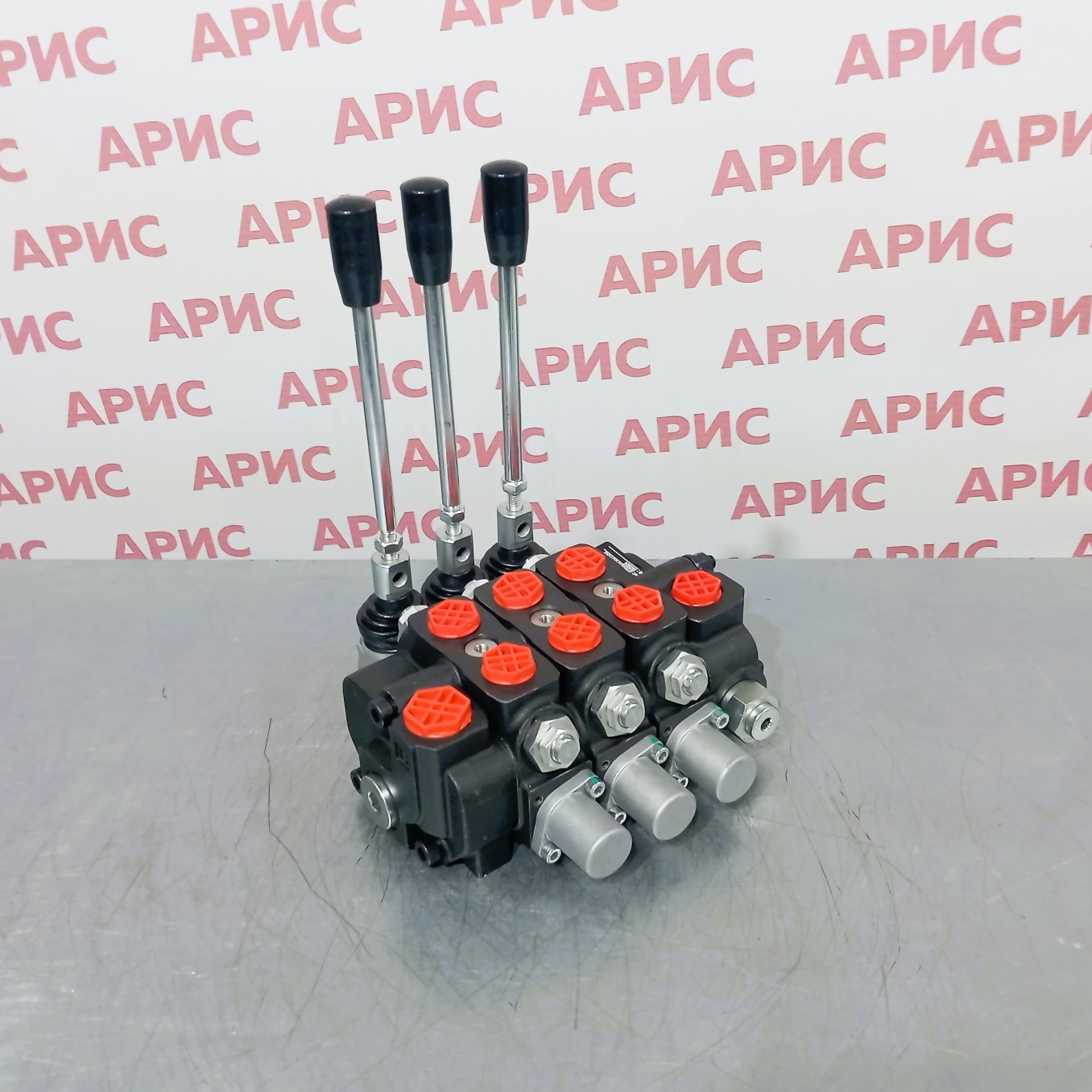

Гидрораспределитель 03HSSD6-3OTGG - это моноблочный секционный распределитель китайского производства, предназначенный для управления гидроцилиндрами и гидромоторами в составе мобильной и промышленной гидравлики. Конструктив моноблок обеспечивает компактность, высокую жёсткость корпуса и минимальное количество внешних соединений, что снижает риск утечек в эксплуатации.

Технические характеристики

• Расход рабочей жидкости: 40 л/мин
• Максимальное давление на подаче P: 250 bar
• Максимальное давление на сливе T: 50 bar
• Максимальное давление на выходах A, B: 300 bar
• Температурный диапазон окружающей среды: -40°C…+60°C
• Рабочая жидкость: минеральное масло
• Кинематическая вязкость (рекомендуемая): 20…100 мм²/с
• Внутренние потери (A, B - T): 5 см³/мин при 100 bar
• Ход золотника: ±6 мм
• Конструктивное исполнение: моноблок
• Крепление: 2 болта М8
• Присоединительные отверстия: Вход P - G1/2, Слив T - G1/2, Выходы A и B - G3/8

Расшифровка обозначений и функций золотников

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы: Вход P - G1/2, Слив T - G1/2, Выходы A и B - G3/8
4. Температура воздуха -40°C…+60°C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость 20…100 мм²/с рекомендуемая
7. Максимальное давление на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (A, B - T) 5 см³/мин при 100 bar
9. Расход рабочей жидкости 40 л/мин
10. Ход золотника ±6 мм

Обозначение функций золотников:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Принцип работы и функциональные особенности гидрораспределителя 03HSSD6-3OTGG

Распределитель построен по золотниковому принципу: осевое перемещение золотника на ±6 мм открывает или перекрывает рабочие каналы A и B, обеспечивая прямое и обратное движение исполнительного органа. В нейтральном положении, в зависимости от исполнения золотника, возможна разгрузка насоса на слив или удержание нагрузки.

Схема подключения стандартная четырёхлинейная: напорная линия P, сливная T и две рабочие линии A и B. Управление - механическое (рычажное), что исключает зависимость от электропитания и упрощает эксплуатацию в полевых условиях. Корпус изготовлен из высокопрочного чугуна, уплотнения - из маслостойкой резины NBR, обеспечивающей стабильную работу во всём рабочем диапазоне вязкостей и температур.

Конструкция рассчитана на длительный ресурс при соблюдении регламента замены масла и поддержании чистоты рабочей жидкости на уровне не ниже 16/13 по ISO 4406.

Область применения

Гидрораспределитель 03HSSD6-3OTGG совместим с любыми открытыми гидросистемами, работающими на минеральном масле. Типичные применения:

• самосвальные надстройки (исполнение C1)
• лесозаготовительная и дорожно-строительная техника
• коммунальные и сельскохозяйственные машины (навесное оборудование тракторов)
• прессовое оборудование и гидравлические станции (исполнение D1)
• подъёмно-транспортная техника

Рабочий диапазон температур -40°C…+60°C делает распределитель пригодным для эксплуатации в условиях сурового климата без дополнительных мер по утеплению.

Преимущества и экономическая эффективность

По сравнению с европейскими аналогами китайская продукция данного класса предлагает сопоставимые технические характеристики при существенно меньшей стоимости. Унифицированные присоединительные размеры (G1/2, G3/8) обеспечивают прямую взаимозаменяемость с большинством распределителей аналогичного типоразмера. Моноблочное исполнение сокращает время монтажа и снижает вероятность ошибок при сборке гидросхемы.

Как купить и условия поставки

Оформить заказ на гидрораспределитель просто: уточните наличие, цену и сроки поставки через страницу контактов. Информация об условиях оплаты и доставки по России размещена в соответствующем разделе сайта. Магазин Арис работает как с розничными покупателями, так и с корпоративными клиентами - возможна поставка партиями под заявку.
